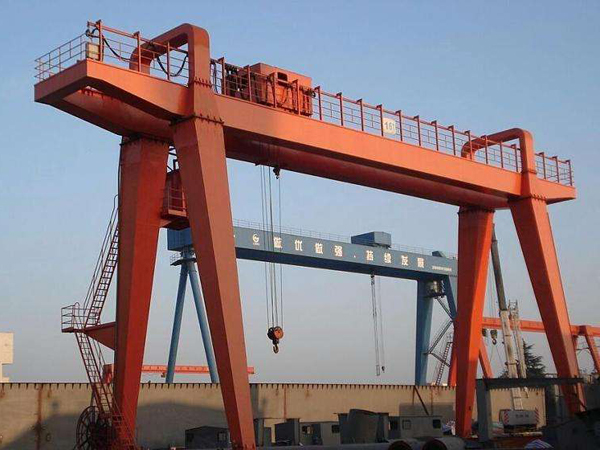

门式起重机主梁拱度的检测方法

　　在门式起重机安全技术检验中，主梁拱度的检测是一项十分重要的内容。JB1036-82(通用桥式起重机技术条件)中明确规定：主梁跨中上拱度F=L(0.9-1.4)/1000。且拱度应控制在跨度中部的L/10范围内。目前常用的检测方法有传统磁铁悬尺法和现行吊钩悬尺法，以及拉钢丝法。

　　1、磁铁悬尺法

　　磁铁悬尺法是用一根0.5m的细钢丝，一端固定在磁铁上，另一端固定于一个0.5kg的重锤。在细钢丝上安装一个可以调节位置的300mm钢板尺，用一根专用绝缘杆将磁铁吸附于主梁下盖板或工字钢轨道的下表面上。然后选取主梁两端和梁中三个测量点，通过架设在地面上的水准仪读取被磁铁悬挂标尺上的数值，从而计算出主梁跨中的拱度值。即主梁跨中拱度值=跨中标高值-1/2(较跨端标高值+较底端跨端标高值)。

　　钢板尺正向固定于细钢丝上，测得结果是正值时为上拱，反之为下挠。利用此法可检测各种型号起重机主梁拱度，方法简捷，结果准确，省时省力。

　　2、拉钢丝法

　　拉钢丝法要求三名检测人员爬到起重机的主梁上，使φ0.5mm细钢丝的一头固定于主梁的一端(钢丝通过上盖板上的等高块)，另一头与主梁另一端的15kg弹簧秤相接。然后选取测量点，测量钢丝至主梁上表面的垂直距离，再计算出拱度值。此方法有较大的局限性和检测人员登高作业的危险性，仅应用于部分箱形双梁桥式起重机主梁拱度的检测，而不适合单梁桥(门)式起重机以及带裙板的箱形双梁桥式起重机主梁拱度的检测。

　　3、吊钩悬尺法

　　吊钩悬尺法是将300mm钢板尺倒挂在吊钩上，开动小车(电动葫芦)沿着工字钢轨道运行，通过架设在地面上的水准仪，依次测取主梁各点的标高值。然后计算出其拱度值。这种测量方法误差大，有时可能会得出相反的结果。影响测量精度的因素是：小车行走轮半径误差和轨道踏面形状误差以及小车三条腿等都会直接反映在标高值上，致使测取的标高值不真实，计算出的拱度值便不准确了。
